MessageSujet: ToP Ostéologie cranio-faciale (^,^)   Dim 1 Fév 2009 - 18:59

Ostéologie cranio-faciale














I vue antérieure:
























Crâne (vue antérieure): Boîte osseuse renfermant l'encéphale chez les vertébrés.
Os frontal: Os formant le front.
Glabelle: Partie du crâne située entre les sourcils.
Cavité orbitaire: Partie creuse du crâne ou repose l'oeil.
Os malaire ou zygomatique: Os de la joue.
Épine nasale antérieure: Partie saillante et allongée de l'os nasal.
Maxillaire supérieur: Partie osseuse supérieure de la mâchoire.
Maxillaire inférieur ou mandibule: Partie osseuse inférieure de la mâchoire.
Éminence mentonnière: Partie de la mandibule formant le menton.
Bordure alvéolaire: Bord de la cavité ou sont enchâssées les dents.
Trou mentonnier: Cavité relative au menton.
Corps du maxillaire inférieur: Partie principale de la mandibule.
Échancrure nasale: Découpure relative au nez.
Branche montante du maxillaire inférieur: Partie osseuse rejoignant la mandibule à la boîte crânienne.
Trou sous-orbitaire: Cavité située sous l'orbite oculaire.
Trou malaire: Cavité relative à la joue.
Rebord orbitaire inférieur: Bordure inférieure de l'orbite oculaire.
Fosse du canal lacrymal: Ouverture du tube ou circulent les larmes.
Arcade orbitaire: Os arqué formant la partie supérieure de l'orbite oculaire.
Échancrure sus-orbitaire: Découpure au-dessus de l'orbite oculaire.
Arcade sourcilière: Os formant un arc, situé au niveau des sourcils

II vue latérale






































Crâne (vue latérale): Boîte osseuse renfermant l'encéphale chez les vertébrés.
Arcade sourcilière: Os formant un arc, situé au niveau des sourcils.
Arcade orbitaire: Os arqué formant la partie supérieure de l'orbite oculaire.
Fosse du sac lacrymal: Cavité ou se trouve la poche de laquelle proviennent les larmes.
Rebord orbitaire inférieur: Bordure inférieure de l'orbite oculaire.
Trou sous-orbitaire: Cavité située sous l'orbite oculaire.
Épine nasale antérieure: Partie saillante et allongée de l'os nasal.
Maxillaire supérieur: Partie osseuse supérieure de la mâchoire.
Bordure alvéolaire: Bord de la cavité ou sont enchâssées les dents.
Maxillaire inférieur ou mandibule: Partie osseuse inférieure de la mâchoire.
Angle postérieur de l'os malaire ou zygomatique: Partie arrière de l'os de la joue.
Arcade zygomatique: Os arqué situé au niveau de la pommette.
Apophyse mastoïdienne: Excroissance osseuse à la base du crâne.
Trou mastoïdien: Cavité de l'os située à la base de l'oreille.
Conduit auditif externe: Canal situé dans l'os temporal par lequel les sons se rendent au tympan.
Articulation temporo-mandibulaire: Articulation rejoignant l'os de la tempe au maxillaire inférieur

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PATHOMIE

avatar

Messages : 446
Localisation : Alger
Classe : 2ème année, Médecine Dentaire
Inscrit le : 28/01/2009

MessageSujet: ToP Ostéologie cranio-faciale (^,^)   Dim 1 Fév 2009 - 19:05

III vue supérieure















1 Fontanelle antérieure (bregmatique)
2 Suture coronale
3 Suture frontale (métopique)
4 Suture sagittale
5 Os frontal
6 Os pariétal
10 Os surnuméraire
11 Suture lamboïde
12 Tubercule (tubérosité) pariétale
13 Os occipital









Crâne (vue supérieure): Boîte osseuse renfermant l'encéphale chez les vertébrés.
Os frontal: Os formant le front.
Suture coronale: Joint de l'os frontal et des pariétaux.
Suture sagittale: Joint des deux os pariétaux.
Trou pariétal: Cavité située dans l'os pariétal près de la suture sagittale.
Suture lambdoïde: Joint de l'occipital et des pariétaux.
Os occipital: Os formant la partie postérieure inférieure du crâne.
Bosse pariétale: Protubérance située sur l'os pariétal.
Bosse frontale latérale: Protubérance située sur le côté de l'os du front


IV Base du crâne (face éxocrânienne):









1 Canal incisif
2 Suture palatine médiane
3 Palais osseux
4 Suture palato-maxillaire
5 Foramens grand et petit palatins
6 Cornet moyen
7 Lame médiale du processus ptérygoïde
8 Lame latérale du processus ptérygoïde
9 Vomer
10 Fossette pharyngienne
11 Tubercule pharyngien
12 Fissure orbitaire inférieure
13 Arcade zygomatique
14 Foramen ovale


15 Canal carotidien
16 Foramen stylo-mastoïdien
17 Processus styloïde
18 Sillon de l'artère occipitale
19 Condyle occipital postérieur
20 Canal condylaire
21 Foramen magnum
22 Ligne nuchale inférieure
23 Ligne nuchale supérieure
24 Protubérance occipitale externe
25 Ecaille occipitale externe
26 Crête occipitale externe
27 Processus mastoïde

V base du crane (vue endocrânienne):








1 Crête frontale
2 Foramen Caecum
3 Crista Galli
4 Lame cribriforme de l'os ethmoïde
5 Impressions digitiformes
6 Petite aile de l'os sphénoïde
7 Jugum
8 Limbus
9 Canal optique
10 Processus clinoïde antérieur
11 Sillon chiasmatique
12 Sillon du sinus caverneux
13 Fosse hypophysaire
14 Processus clinoïde postérieur
15 Dos de la selle
16 Clivus
17 Foramen ovale
18 Foramen épineux

19 Lingula sphenoïdalis
20 Grande aile de l'os sphénoïde (face cérébrale)
21 Sillon du nerf grand pétreux
22 Eminentia arcuata
23 Bord supérieur du rocher
24 Trou déchiré antérieur
25 Foramen jugulaire
26 Foramen magnum
27 Sillon du sinus sigmoïde
28 Canal condylaire
29 Canal du nerf hypoglosse
30 Crête occipitale interne
31 Protubérance occipitale interne
32 Sillon du sinus transverse
33 Sillons de l'artère méningée moyenne
34 Fissure ethmoïdale
35 Foramen rond
36 Fissure orbitaire supérieure

* Fusion des processus clinoïdes antérieur et moyen
A Fosse crânienne antérieure
B Fosse crânienne moyenne
C Fosse crânienne postérieure






Revenir en haut Aller en bas
Voir le profil de l'utilisateur
PATHOMIE

avatar

Messages : 446
Localisation : Alger
Classe : 2ème année, Médecine Dentaire
Inscrit le : 28/01/2009

MessageSujet: ToP Ostéologie cranio-faciale (^,^)   Dim 1 Fév 2009 - 19:11

RADIOANATOMIE DU CRÂNE:


Techniques d'imagerie : RADIOANATOMIE DU CRÂNE:

I Radiographie standard





La radiologie standard (Hirtz, profil, face haute, et Worms) permet habituellement une étude radioanatomique satisfaisante. Elle visualise les principaux repères suivant des lignes qui doivent être connues. Elle doit rester la première étape de l'exploration radiologique de la voûte et de la base du crâne. Les critères de réussite sont des repères anatomiques simples. Il faut s'assurer de leur respect avant de commencer la lecture du cliché.

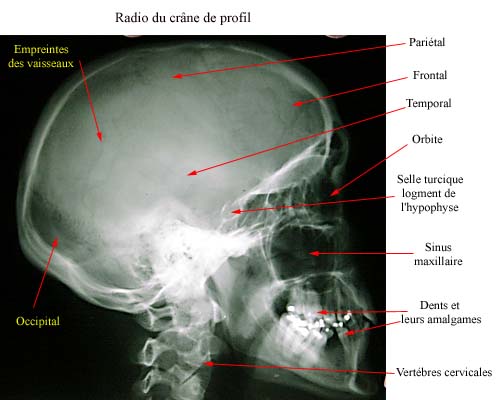

L'incidence de profil réalise une vue d'ensemble du squelette et de la tête. Les trous des orbites et les grandes ailes du sphénoïde doivent être superposées. On doit pouvoir sur ce cliché analyser la charnière cervico-occipitale.

L'incidence de face haute réalise une vue de face du crâne et du massif facial (figure 1). Les bords supérieurs des rochers doivent se situer dans le tiers inférieur des orbites.

L'incidence de Worms réalise une vue de face de l'encéphale et de l'écaille occipitale. Il doit exister une équidistance entre le labyrinthe et la table interne de la voûte latérale. Le bord postérieur du trou occipital doit être visible.

L'incidence de Hirtz réalise une vue axiale de la base du crâne. La mandibule doit être symétriquement disposée par rapport au massif facial. La symphyse mandibulaire se superpose aux sinus frontaux.




Figure 1 : Schéma d'une incidence face haute. 1.Sinus maxillaire, 2.Processus orbitaire externe de l'os zygomatique (malaire), 3.Processus orbitaire externe du frontal, 4.Grande aile du sphénoïde, 5.Fissure orbitaire supérieure (fente sphénoïdale), 6.Petite aile du sphénoïde, 7.Bord supérieur de la petite aile du sphénoïde, 8.Toit de l'orbite, 9. Suture lambdoïde, 10. Suture sagittale médiane, 11. Sinus frontal, 12. Apophyse crista galli, 13. Superposition de la lame criblée de l'ethmoïde et du jugum sphénoïdal, 14. Cellule ethmoïdale, 15. Sinus sphénoïdal, 16. Cloison nasale, 17. Cornet inférieur, 18. Rocher, 19. Bord supérieur du rocher, 20. Os planum (ou lame papyracée), 21. Os malaire, 22. Mastoïde, 23. Apophyse styloïde.

II Tomodensitométrie


C'est une méthode essentielle d'étude de la boîte crânienne, quelle que soit la pathologie. Au niveau de la voûte, les coupes sont réalisées dans le plan axial, orbito-méatal, d'épaisseur variable (1 à 10 mm). On utilisera un algorithme de haute définition avec une fenêtre appropriée (4 000 unités Hounsfield (UH)).

La base du crâne est explorée dans les plans axial et coronal (figure 2). Les coupes axiales sont réalisées dans un plan transversal (parallèle au jugum sphénoïdal) ou dans le plan orbito-méatal, après acquisition d'un topogramme. Les coupes coronales sont effectuées dans un plan perpendiculaire au plan orbito-méatal après acquisition d'un nouveau mode radio. Ces coupes nécessitent une certaine coopération du patient. Si elles ne sont pas réalisables ou si des amalgames dentaires réalisent des artéfacts trop important, on pourra reconstruire à l'aide de l'ordinateur des coupes coronales à partir de la première acquisition axiale, sachant que les coupes directes étant toujours de meilleur qualité.




Figure 2 :Schéma d'une coupe tomodensitométrique horizontale passant par l'étage moyen de la base du crâne. 1. Apophyse basilaire de l'occipital, 2. Condyle mandibulaire, 3. Trou déchiré (trou déchiré antérieur), 4. Foramen spinosum (trou épineux), 5. Foramen ovale, 6. Grande aile du sphénoïde, 7. Canal ptérygoïdien (ou vidien), 8. Cavité nasale, 9. Sinus maxillaire, 10. Canal lacrymo-nasal, 11. Cornet moyen, 12. Méat moyen, 13. Fissure orbitaire inférieure (fente sphéno-maxillaire, 14. Partie supérieure de la fente ptérygo-palatine, 15. Corps du sphénoïde, 16. Canal carotidien.

III Imagerie par Résonance Magnétique


On utilise pour l'exploration de la boite crânienne une antenne tête standard. Une étude multiplanaire est possible (coupes sagittales, coronales, axiales). Les séquences employées sont le plus souvent des séquences en spin écho pondérées selon T1 complétées si nécessaire par des séquences en spin écho pondérées selon T2 et T1 après injection de Gadolinium.


IV Résultats


Si la radiologie standard doit rester la première étape de l'exploration radiologique de la base du crâne, l'imagerie en coupe tomodensitométrique et par résonance magnétique en améliorant la résolution spatiale et densitométrique du système, permet non seulement l'étude des structures osseuses de la base mais également des formation neuro-vasculaires et endocrines qui sont y sont logées. La tomodensitométrie (TDM) est souvent supérieure à l'imagerie par résonance magnétique (IRM) pour l'analyse des corticales. L'IRM est cependant supérieure dans l'étude des parties molles et de l'étage postérieur. L'exploration de la voûte crânienne est effectuée au mieux dans un plan axial. Pour l'étage antérieur de la base du crâne, le plan frontal est celui qui apporte le plus de renseignements. En effet, les principales structures sont horizontales et doivent par conséquent être coupées perpendiculairement.

Pour l'étude TDM de l'étage moyen, l'épaisseur osseuse est plus importante ce qui justifie la réalisation de coupes transversales. Les coupes frontales ont surtout un intérêt pour visualiser les espaces de communication. Une asymétrie de taille d'un trou de la base peut se voir sans avoir de connotation pathologique. Le canal ptérygoïdien est le trou rond ont une direction sagittale et sont particulièrement bien visibles en coupes frontales. En arrière du trou rond, la gouttière du nerf maxillaire apparaît concave vers le haut sur une distance antéro-postérieure d'environ cinq mm. Les coupes sagittales constituent le meilleur plan d'examen de la fosse ptérygo-palatine. En IRM, la bonne visualisation des structures osseuses de l'étage moyen, en particulier du corps du sphénoïde et des racines ptérygoïdiennes, est fonction du degré de pneumatisation du sinus sphénoïdal. Ainsi, plus le sinus sphénoïdal est grand, moins il y a d'os spongieux et donc moins on aura de signal osseux.
L'exploration de l'étage postérieur de la base du crâne est meilleure en IRM, l'importance de la densité osseuse étant à ce niveau responsable d'artéfacts de durcissement en TDM. Les plans axial et frontal sont les plus intéressants à cet étage pour étudier les différents trous et canaux. Notons que les variations de taille et de forme des trous déchirés postérieurs sont très fréquentes d'un individu à l'autre et d'un côté par rapport à l'autre.




par l'étudiante A.L ,chir-dent


** merci ** 8)
